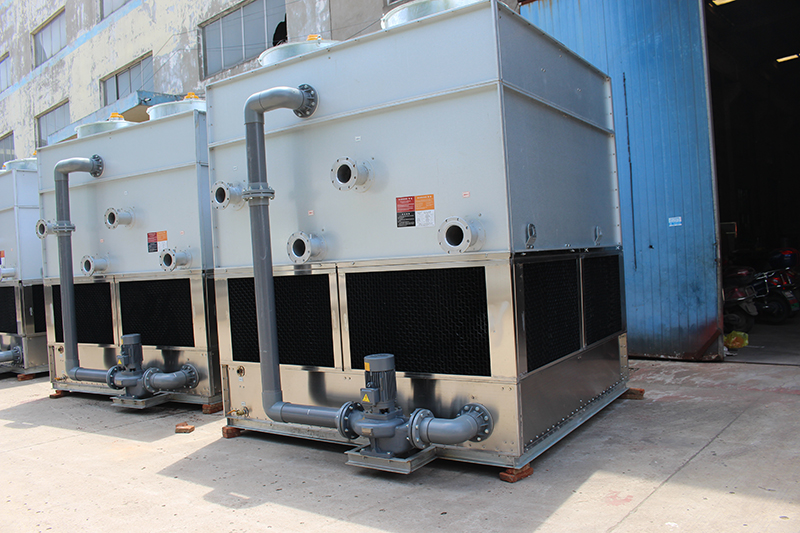

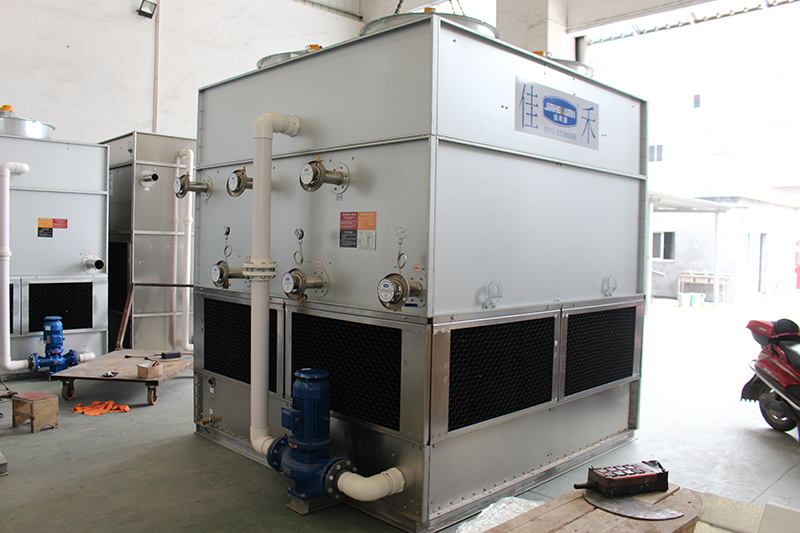

逆流密閉式冷卻塔實際上是一種蒸發式冷卻塔,冷卻器和濕式冷卻塔的組合,它是臥式的蒸發式冷卻塔,工藝流體在管內流過,空氣 在管外流過,兩者互不接觸。閉式冷卻塔是傳統冷卻塔的一種變形和發展。塔底蓄水池內的水由循環泵抽取后,送往管外均勻地噴淋下來。與工藝式流體熱水或制冷劑和管外空氣并不接觸,成為一種閉式冷卻塔,通過噴淋水增強傳熱傳質的效果。
逆流密閉式冷卻塔是一種逆流式密閉循環水系統,此循環系統為自動噴淋控制系統,很大的程度上節省電力、水力。由于結構緊湊,機型小,可放置于車間內,因此可用于中頻電源冷卻,機械水套冷卻等;單位空間內的換熱面積較大,因此更適用于溫差較小的低溫度(35-30℃)冷卻項目,如水源熱泵機組群、空壓機等的冷卻。
【冷卻能力】:50-250 T/h
【應用領域】:鑄造、鍛造、空壓機、中央空調、地源熱泵、水源熱泵機組、機械水套、壓鑄機、注塑機。
【適用介質】:純水、淬火液、液壓油
逆流密閉式冷塔工作原理:
1、逆流密閉式冷卻塔實際上是一種蒸發式冷卻塔,冷卻器和濕式冷卻塔的組合,它是臥式的蒸發式冷卻塔,工藝流體在管內流過,空氣 在管外流過,兩者互不接觸。閉式冷卻塔是傳統冷卻塔的一種變形和發展。塔底蓄水池內的水由循環泵抽取后,送往管外均勻地噴淋下來。與工藝式流體熱水或制冷劑和管外空氣并不接觸,成為一種閉式冷卻塔,通過噴淋水增強傳熱傳質的效果。
2、閉式冷卻塔適用于對循環水質要求較高的各種冷卻系統,在電力、化工、鋼鐵、食品和許多工業部門有應用前景。另一方面,與空冷式熱交換器相比,蒸發式冷卻塔利用管下側水的蒸發潛熱,使空氣側傳熱傳質顯著增強,也具有明顯的優點。
逆流密閉式冷卻塔產品參數:
型號 | 排熱能力 | 冷卻水量 | 噴淋系 | 風機 | 進出水口徑 DN | 工作壓力 Pma | 空機重量 Kg | 運行重量 Kg | 外形尺寸 L*W*H (mm*mm*mm) | ||
Kcal/h | 流量m3/h | 流量m3/h | 功率KW | 流量m3/h | 功率KW | ||||||
GHN-6 | 30000 | 6 | 11.7 | 0.75 | 8400 | 0.55 | 50 | 0.15 | 580 | 890 | 1250*1050*1900 |
GHN-10 | 48000 | 10 | 11.7 | 0.75 | 8400 | 0.55 | 50 | 0.15 | 650 | 990 | 1300*1050*2000 |
GHN-15 | 75000 | 15 | 11.7 | 0.75 | 8400 | 0.55*2 | 50 | 0.3 | 720 | 1400 | 2100*1050*2000 |
GHN-20 | 110000 | 20 | 11.7 | 0.75 | 8400 | 0.55*2 | 50 | 0.3 | 770 | 1480 | 2100*1050*2100 |
GHN-25 | 150000 | 25 | 22.3 | 1.1 | 11000 | 0.75*2 | 65 | 0.25 | 850 | 1950 | 2500*1200*2100 |
GHN-30 | 180000 | 30 | 22.3 | 1.1 | 13000 | 1.1*2 | 65 | 0.25 | 920 | 2100 | 2500*1200*2600 |
GHN-40 | 225000 | 40 | 22.3 | 1.1 | 13000 | 1.1*2 | 80 | 0.25 | 1100 | 2500 | 2500*1200*2800 |
GHN-50 | 260000 | 50 | 22.3 | 1.1 | 13000 | 1.1*2 | 80 | 0.25 | 1250 | 2600 | 2500*1500*2600 |
GHN-60 | 300000 | 60 | 25 | 1.5 | 18200 | 1.5*2 | 100 | 0.25 | 1500 | 3100 | 2500*1500*2800 |
GHN-70 | 350000 | 70 | 25 | 1.5 | 18200 | 1.5*2 | 100 | 0.3 | 1800 | 3450 | 2500*1500*2900 |
GHN-80 | 400000 | 80 | 25 | 1.5 | 18200 | 1.5*2 | 100 | 0.3 | 2050 | 3820 | 3000*1450*2850 |
GHN-100 | 500000 | 100 | 25 | 1.5 | 18200 | 1.5*4 | 100 | 0.3 | 2200 | 4500 | 3000*1600*2800 |
GHN-110 | 600000 | 110 | 44 | 2.2 | 22500 | 2.2*4 | 125 | 0.3 | 2500 | 5100 | 3150*1600*2850 |
GHN-130 | 700000 | 130 | 44 | 2.2 | 22500 | 2.2*6 | 125 | 0.3 | 3000 | 6300 | 3150*1800*3000 |
GHN-160 | 800000 | 160 | 44 | 2.2 | 22500 | 2.2*6 | 125 | 0.35 | 3500 | 6700 | 3500*1900*3000 |
GHN-180 | 900000 | 180 | 44 | 2.2 | 22500 | 2.2*6 | 150 | 0.35 | 3700 | 7500 | 4000*2000*3100 |
GHN-200 | 1000000 | 200 | 100 | 3 | 22500 | 2.2*8 | 150 | 0.35 | 4500 | 7900 | 4600*2200*3150 |
GHN-220 | 1100000 | 220 | 100 | 3 | 22500 | 2.2*8 | 150 | 0.4 | 5100 | 8900 | 4800*2300*3150 |
GHN-240 | 1200000 | 240 | 100 | 3 | 22500 | 2.2*10 | 200 | 0.4 | 5500 | 9500 | 5000*2500*3200 |
GHN-260 | 1300000 | 260 | 120 | 4 | 22500 | 2.2*10 | 200 | 0.45 | 5900 | 11000 | 5500*3000*3300 |
GHN-280 | 1400000 | 280 | 120 | 4 | 22500 | 2.2*12 | 250 | 0.45 | 6100 | 12000 | 5500*3000*3500 |
GHN-300 | 1500000 | 300 | 130 | 5.5*2 | 22500 | 2.2*12 | 250 | 0.5 | 6500 | 13000 | 5500*3000*3800 |
注:因閉式冷卻塔技術更新以上參數可能會有變更,請以實際購買時機型參數為準,以上參數為標準機型,我司可按您的要求提供非標定制機型。

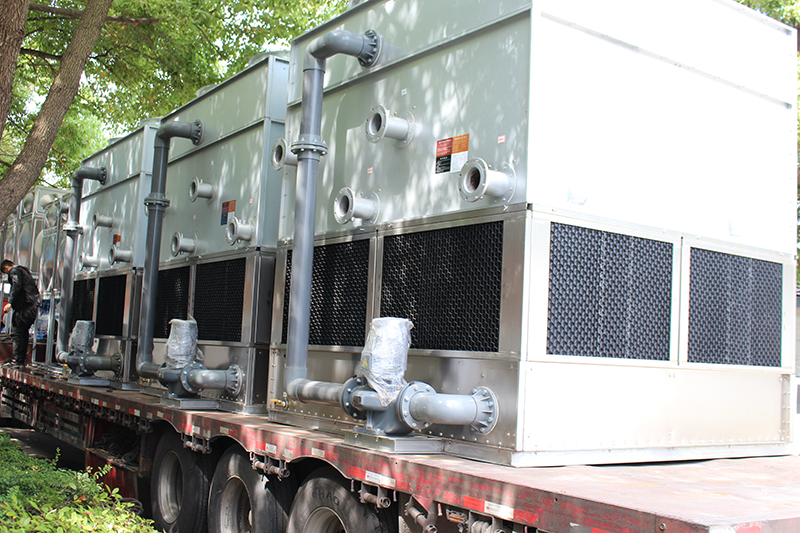

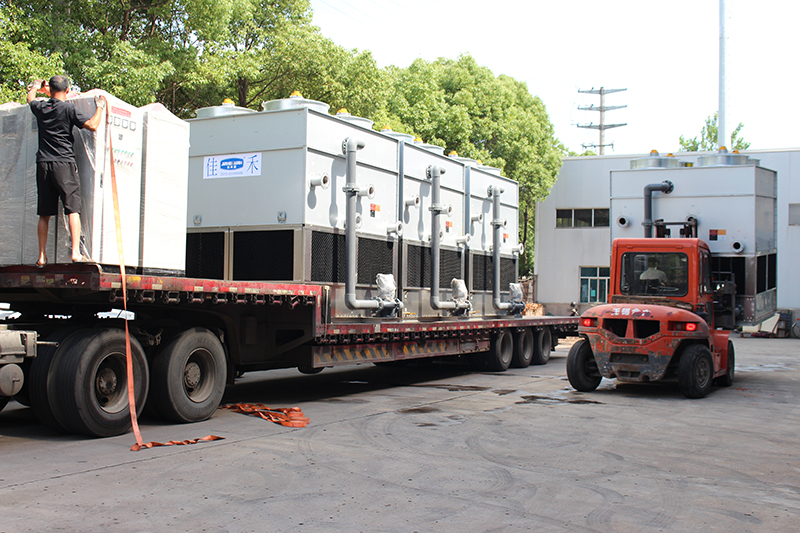

包裝物流發貨:
我公司所有逆流密閉式冷卻塔生產完成后,均嚴格按照相關管理標準進行打包并物流發貨。
訂貨須知:
無錫佳禾冷卻設備有限公司可提供各種規格用途的逆流密閉式冷卻塔產品及解決方案,根據不同的應用場合、造價預算、冷卻效果等不同的因素選擇不同的閉式冷卻塔規格噸位,另我公司可提供專業的非標閉式冷卻塔產品定制服務,具體請先咨詢我公司技術人員,確定實施方案后再行報價。
聯系人:華先生 電話:13771500893 郵箱:13506182519@126.com
