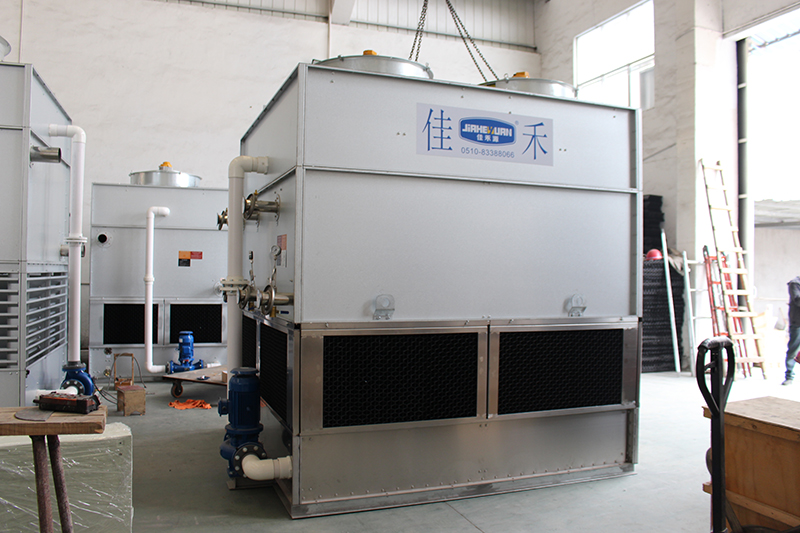

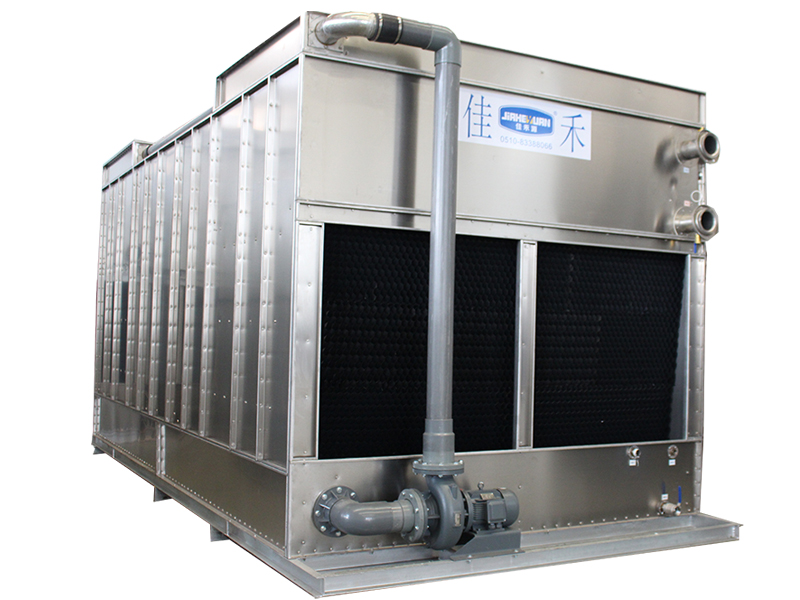

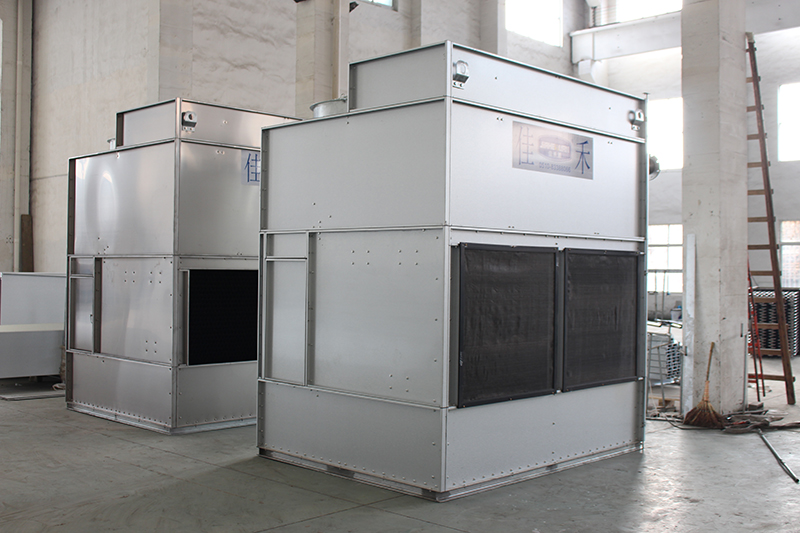

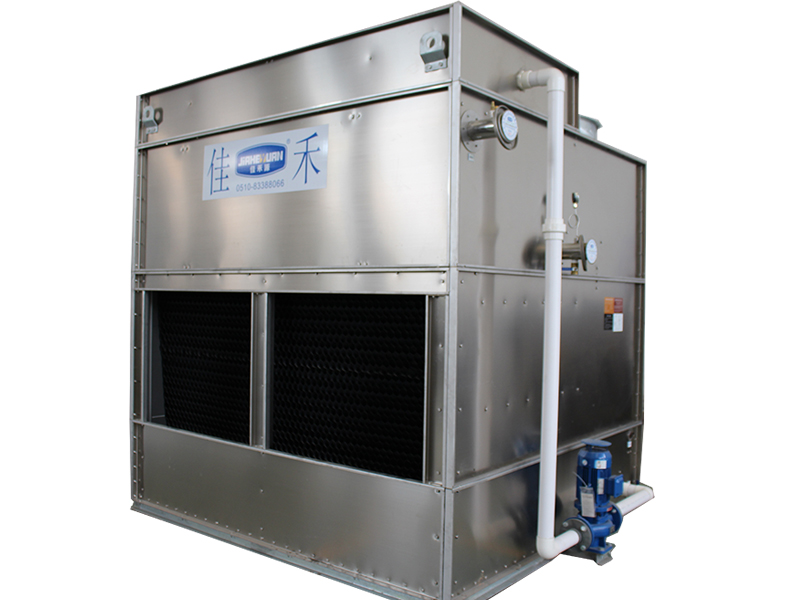

閉式冷卻塔的橫流方式也叫橫流閉式冷卻塔,橫流閉式冷卻塔是由排風系統,噴淋系統,填料預冷系統,盤管換熱器、及機組殼體組成,是由外界空氣從冷卻塔側面進入機組,橫向流過填料和冷卻器后向上排出機組,與噴淋水流向垂直相交,冷卻盤管的流體介質。
閉式冷卻塔的橫流方式也叫橫流閉式冷卻塔,橫流閉式冷卻塔是由排風系統,噴淋系統,填料預冷系統,盤管換熱器、及機組殼體組成,是由外界空氣從冷卻塔側面進入機組,橫向流過填料和冷卻器后向上排出機組,與噴淋水流向垂直相交,冷卻盤管的流體介質。
【冷卻能力】: 25-500 T/h(單室)
【應用領域】: 鑄造、鍛造、空壓機、中央空調、地源熱泵、印刷機、壓鑄機、注塑機。
【適用介質】: 純水、淬火液、液壓油。

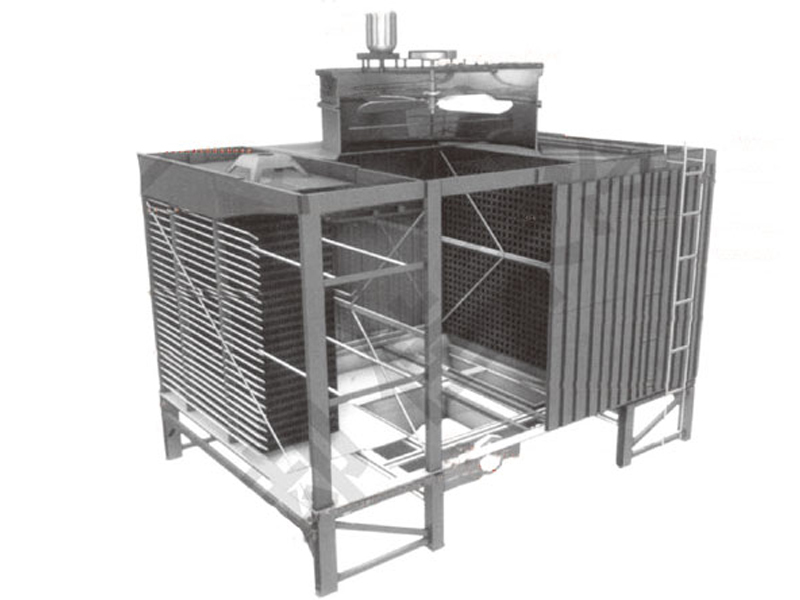

橫流閉式冷卻塔結構圖:

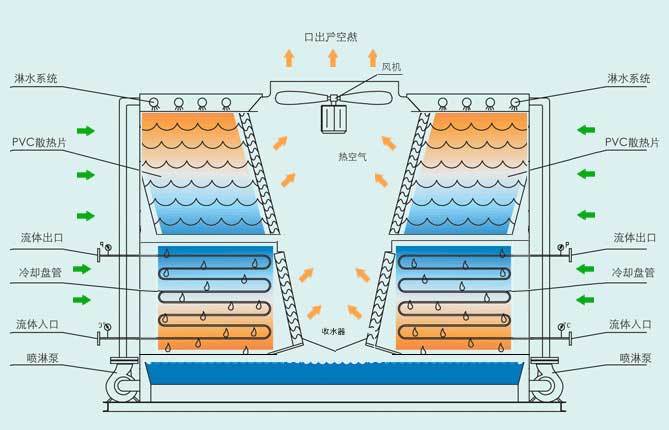

橫流閉式冷塔工作原理:
閉式冷卻塔的橫流方式也叫橫流閉式冷卻塔,橫流閉式冷卻塔管片排水不快和不凈一直是尚未解決的技術難題。冷卻塔停運時,若管片內存有水,低溫下結冰,會凍裂管片,導致整機故障。除此之外,管內有冰時,由于水錘現象等很容易導致開機爆管。
橫流閉式冷卻塔,簡稱閉塔。由于其在低噪聲、低能耗方面的優勢,越來越成為閉式冷卻塔中的常用塔形。圖1是一種橫流閉式冷卻塔的結構原理圖。管內流體的熱量經管壁傳給管外流動的噴淋水,再由噴淋水傳給空氣。所謂橫流,指從塔體側面進風,空氣在換熱器內的流動方向與噴淋水流向近似成90°,空氣橫掠管片,但管內被冷卻水在管程總方向的流動與空氣流向相反,仍呈逆流狀態。各種橫流密閉式冷卻塔,雖然換熱模塊各不相同,但有共同的特點,其傳熱管一般為一組由平行直管加U形彎頭組成的蛇型管片,各管片并聯于豎直集管,每一管片與水平面有一小的傾角,如圖2,使被冷卻水入口側略高于被冷卻水出口側,以便停用時放水和開啟時排氣,同時有利于導風(風機置塔頂抽吸)。
橫流閉式冷卻塔規格參數:
型號 | 排熱能力 | 冷卻水量 | 噴淋系 | 風機 | 進出水口徑 DN | 工作壓力 Pma | 空機重量 Kg | 運行重量 Kg | 外形尺寸 L*W*H (mm*mm*mm) | ||
Kcal/h | 流量m3/h | 流量m3/h | 功率KW | 流量m3/h | 功率KW | ||||||
GHH-30 | 150000 | 30 | 25 | 0.75 | 34000 | 1.1*2 | 65 | 0.35 | 950 | 2050 | 2500*1650*2500 |
GHH-40 | 200000 | 40 | 25 | 0.75 | 37000 | 1.5*2 | 65 | 0.35 | 1050 | 2250 | 2500*1820*2500 |
GHH-50 | 250000 | 50 | 25 | 0.75 | 37000 | 1.5*2 | 80 | 0.35 | 1180 | 2500 | 2500*2000*2500 |
GHH-60 | 300000 | 60 | 50 | 1.1 | 48000 | 2.2*2 | 80 | 0.35 | 1360 | 2860 | 2500*2300*2500 |
GHH-70 | 350000 | 70 | 50 | 1.1 | 48000 | 2.2*2 | 100 | 0.35 | 1450 | 3130 | 3000*2250*2700 |
GHH-80 | 400000 | 80 | 50 | 1.1 | 60000 | 1.5*3 | 125 | 0.35 | 1850 | 3980 | 3000*2500*2700 |
GHH-100 | 500000 | 100 | 50 | 1.1 | 60000 | 1.5*3 | 125 | 0.45 | 2260 | 4950 | 4200*2650*3100 |
GHH-125 | 625000 | 125 | 100 | 2.2 | 72000 | 2.2*3 | 125 | 0.45 | 2760 | 5980 | 4200*2800*3200 |
GHH-150 | 750000 | 150 | 100 | 2.2 | 72000 | 2.2*3 | 150 | 0.45 | 3150 | 6970 | 4800*2900*3200 |
GHH-175 | 875000 | 175 | 130 | 3 | 96000 | 2.2*4 | 150 | 0.45 | 3630 | 7980 | 4800*2950*3300 |
GHH-200 | 1000000 | 200 | 180 | 4 | 96000 | 2.2*4 | 150 | 0.45 | 4050 | 8590 | 4800*3000*3500 |
注:因橫流閉式冷卻塔技術更新以上參數可能會有變更,請以實際購買時機型參數為準,以上參數為標準機型,我司可按您的要求提供非標定制機型。

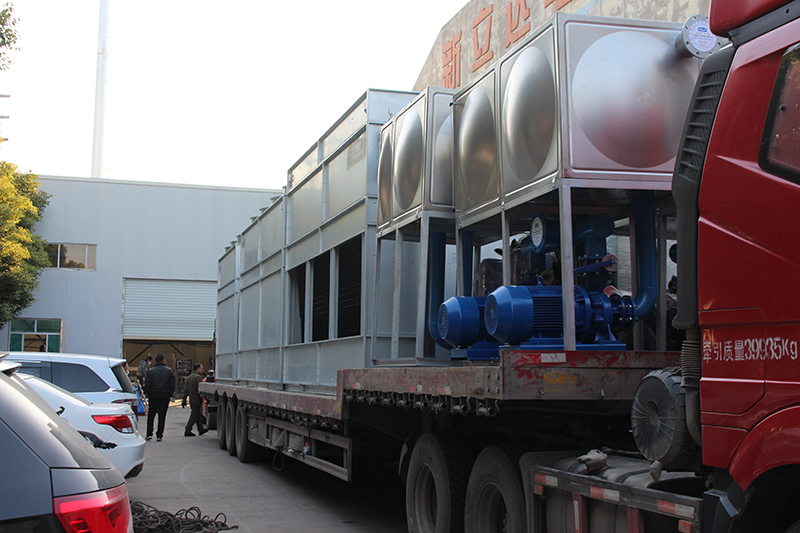

包裝物流發貨
我公司所有橫流閉式冷卻塔生產完成后,均嚴格按照相關管理標準進行打包并物流發貨。
訂貨須知:
無錫佳禾冷卻設備有限公司可提供各種規格用途的橫流閉式冷卻塔產品及解決方案,根據不同的應用場合、造價預算、冷卻效果等不同的因素選擇不同的閉式冷卻塔規格噸位,另我公司可提供專業的非標閉式冷卻塔產品定制服務,具體請先咨詢我公司技術人員,確定實施方案后再行報價。
